Детальний опис товару
Системи температурного монiторингу виробництва TERA (Україна) - це новi технологiї для монiторингу температури, що iстотно спрощують та автоматизують облiк результатiв вимiрювань.

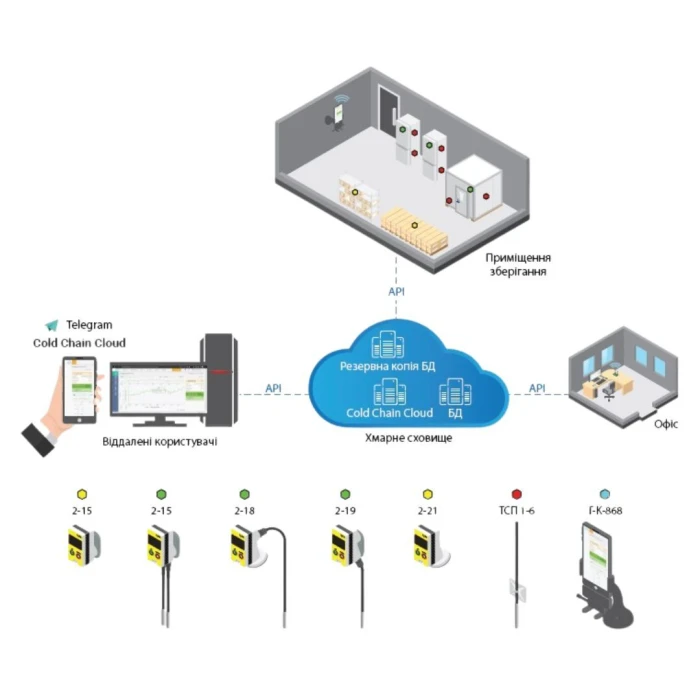

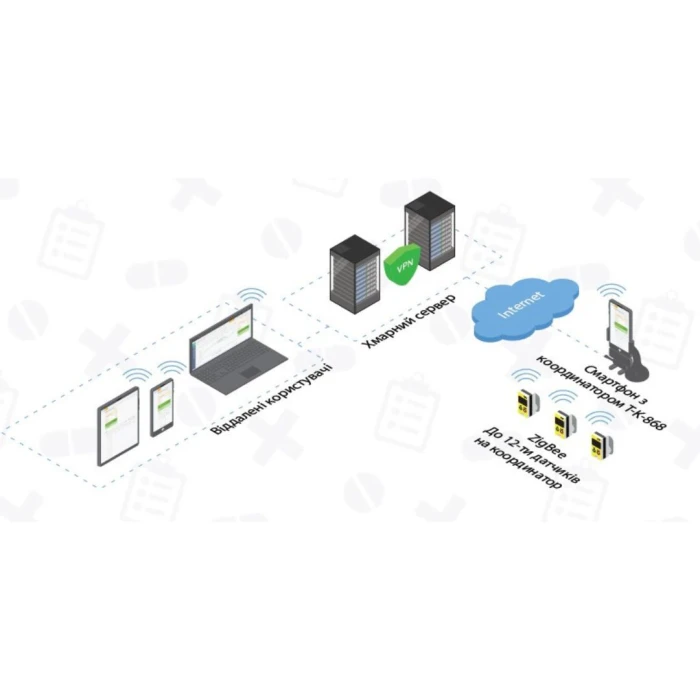

Бездротова система моніторингу на базі смартфону складається з наступних компонентів:
- Android-смартфону з 4G мобільним Інтернетом, на якому встановлено Android-додаток для зв’язку з бездротовими перетворювачами TSP 868 (DVT 868) і візуалізації їх показань на дисплеї смартфона. Смартфон розміщується у пластиковому тримачі, який можна розташувати як на горизонтальній площині (наприклад, поставити на холодильник), так і на вертикальній площині (наприклад, повісити його на стіну).
- Координатора T-K-868, який підключається через роз’єм USB-C до Android-смартфону і виступає шлюзом між бездротовими перетворювачами TSP 868 (DVT 868) і Android-смартфоном. Координатор працює як точка доступу на частоті 868 МГц з радіусом покриття 50…300 метрів в залежності від умов проходження радіосигналу. Один координатор здатний адмініструвати до 12 бездротових перетворювачів. Через другий USB-C роз’єм координатора, сам координатор і відповідно смартфон підключаються через стандартну USB зарядку до розетки 220 В. У випадку, коли втрачається мережеве живлення, смартфон автоматично переключається на живлення від власної вбудованої акумуляторної батареї і відправляє аварійне повідомлення у хмару про втрату мережевого живлення.
- Бездротових термоперетворювачів TSP 868 і бездротових перетворювачів відносної вологості і температури повітря DVT 868, що встановлюються у приміщеннях зберігання, на стелажах, полицях морозильних камерах або холодильниках. Перетворювачі можуть мати два внутрішніх канали по температурі та вологості повітря плюс додатковий один або два канали для підключення зовнішніх термоперетворювачів з кабельними роз’ємами. Зовнішні термоперетворювачі можуть вимірювати температуру товару всередині упаковки або всередині холодильних (морозильних) камер. Перетворювачі працюють від двух змінних батарейок і використовують радіочастоту 868 Мгц для передачі даних. Для зручності монтажу перетворювачі обладнані мігнітним кріпленням. Перетворювачі DVT 868 сертифіковані в Україні для зберігання харчових продуктів та лікарських засобів по Техрегламенту №94 законодавчо-регульованих засобів вимірювальної техніки.
- Хмарного SaaS-сервісу Cold Chain Cloud, який забезпечує користувальницький WEB HMI інтерфейс, що побудований на веб-технологіях. Сервіс призначений для виконання всіх необхідних функцій системи моніторингу у реальному часі, а саме збору, обробки, відображення і архівування даних, отриманих від перетворювачів, аварійної сигналізації, зберігання бази даних, ведення журналів дій користувачів та подій, адміністрування доступу, ролів та прав користувачів, експорт даних, створення звітів і графіків, тощо. Для доступу користувачів до сервісу Cold Chain Cloud необхідно мати Інтернет та браузер Google Chrome.
ПЕРЕВАГИ:
- Найбільш бюджетний варіант для аптек, пунктів вакцинації, кімнат зберігання лікарських засобів у лікарнях або поліклініках, кімнат зберігання харчових продуктів ресторанів, кафе, тобто там, де треба контролювати від однієї до декількох точок у межах одного приміщення.

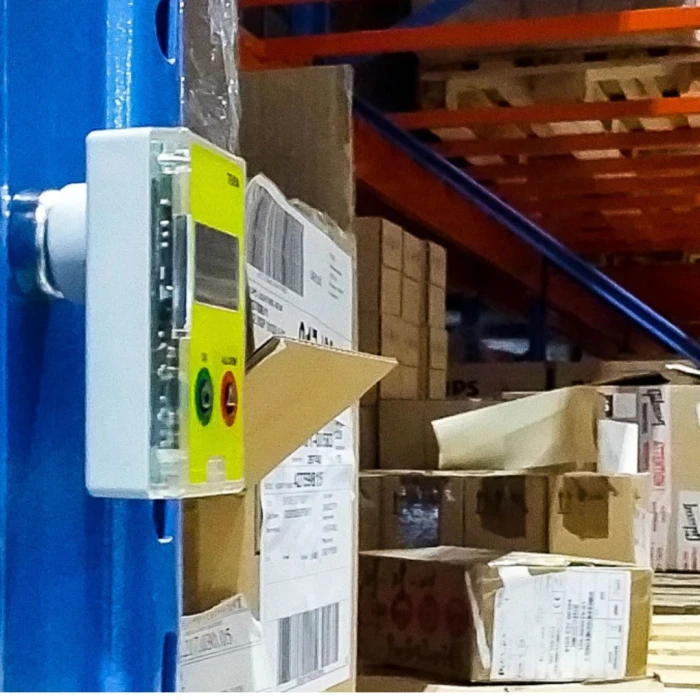

- Бездротові перетворювачі легко та просто розміщуються і знімаються за рахунок магнітного кріплення, систему легко перенести до іншого об’єкту, у випадку необхідності.
- Простий монтаж, який може бути виконаний особисто користувачем.
- Бездротову систему можна використовувати для картування обладнання та приміщення (пошук критичник точок).
НЕДОЛІКИ:
- Радіосигнал від перетворювача може бути заблокований зовнішніми перешкодами (палетами з товаром, стіной, тощо) або радіоперешкодами в ефірі.
- Дальність передачі радіосигналу від перетворювача до координатора всередині приміщення за відсутності прямої видимості становить не більше 50-100 м.
- Залежність витрати заряду батарейки від періоду опитування перетворювача (чим частіше, тим скоріше сяде батарейка).
- Практичний період опитування перетворювачів - не частіше 1 разу у хвилину, рекомендований - 1 раз у 5 або 10 хвилин.
- Необхідність щомісячної оплати за доступ до хмарного сервісу Cold Chain Cloud та мобільного Інтернету

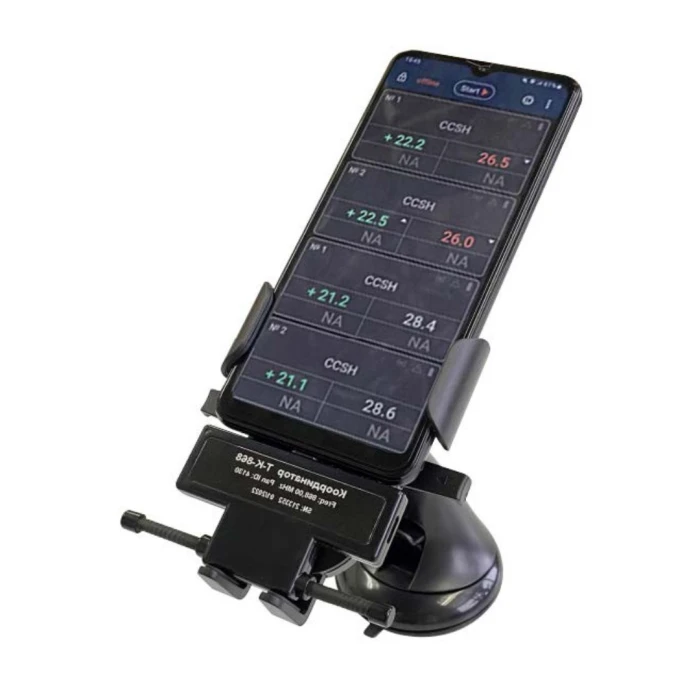

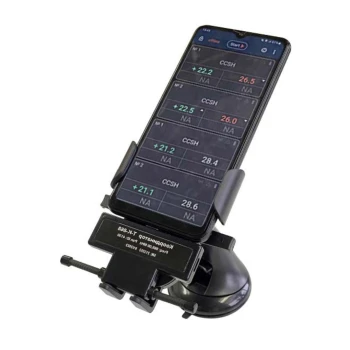

ANDROID-СМАРТФОН З КООРДИНАТОРОМ МЕРЕЖІ T-K-868
Android-смартфон, до якого через роз’єм USB-C підключений координатор T-K-868, використовується для збору даних від бездротових пеетворювачів вологості та температури. Перетворювачі можуть передавати дані на смартфон за бездротовим інтерфейсом через координатор, що працює на частоті 868 МГц. Один координатор може адмініструвати до 12 бездротових перетворювачів. Координатор оснащений зовнішньою дипольною антеною для покращення якості прийому/передачі радіосигналу.
БЕЗДРОТОВІ ТЕРМОПЕРЕТВОРЮВАЧІ “Y”
Бездротові термоперетворювачі ZigBee 868 (далі - термоперетворювачі) використовують інтерфейс ZigBee і радіочастоту 868 МГц для передачі даних.Термоперетворювач працює за принципом: прокинувся, виміряв, передав, заснув. Іншими словами, чим частіше йде вимір-передача, тим більше витрачається заряд батарей. Для роботи з термоперетворювачами необхідний реєстратор-вебсервер CS10600 і координатор мережі Y6.05-K-868.
Для індикації використовується висококонтрасний OLED екран, на якому відображаються виміряні значення по всіх каналах вимірювання термоперетворювача. Крім того, на екран виводиться рівень радіосигналу, заряд батареї, серійний номер і налаштування мережі. Частина моделей термоперетворювачів поставляються в комплекті з магнітним кріпленням. Також може комплектуватися гумовою буцою для захисту від ударів і падінь.

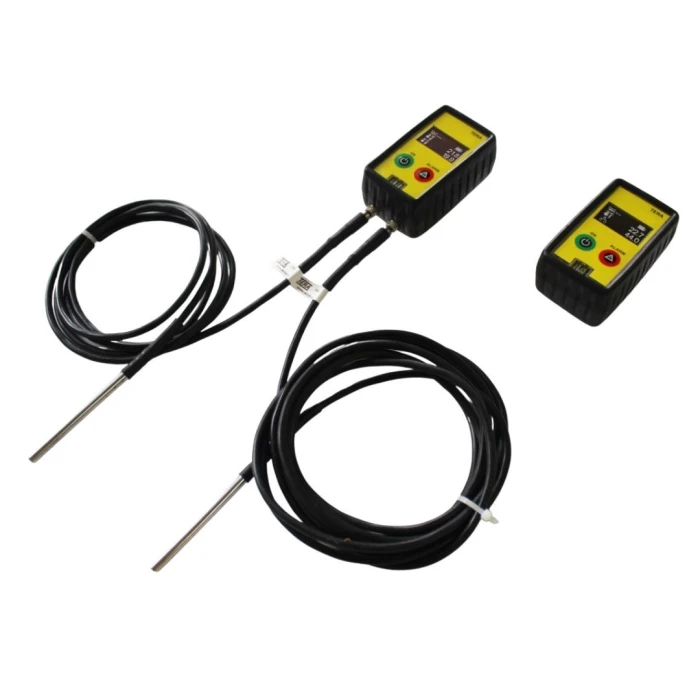

Термоперетворювач в залежності від моделі може мати від одного до трьох каналів температури. У корпусі термоперетворювача може розміщуватися вбудований сенсор температури повітря TMP116. Крім цього, в залежності від моделі до термоперетворювачів можна додатково підключити один або два зовнішніх аналогових термоперетворювачів Pt1000 або один ХА з кабельними виводами і роз’ємами.
БЕЗДРОТОВІ ПЕРЕТВОРЮВАЧІ ВОЛОГОСТІ ТА ТЕМПЕРАТУРИ “Y”
Бездротові перетворювачі температури і відносної вологості повітря ZigBee 868 (далі - перетворювачі) використовують інтерфейс ZigBee і радіочастоту 868 МГц для передачі даних. Перетворювач працює за принципом: прокинувся, виміряв, передав, заснув. Іншими словами, чим частіше йде вимірпередача, тим більше витрачається заряд батарей. Для роботи з перетворювачами необхідний реєстратор-веб сервер CS10600 і координатор мережі Y6.05-K-868. Для індикації використовується висококонтрасний OLED екран, на якому відображаються виміряні значення по всіх каналах вимірювання перетворювача. Крім того, на екран виводиться рівень радіосигналу, заряд батареї, серійний номер і настройки мережі. Частина моделей поставляються в комплекті з магнітним кріпленням.
Перетворювач в залежності від моделі може мати кілька каналів вимірювання. У корпусі перетворювача може розміщуватися вбудований сенсор відносної вологості і температури повітря SHT31. Крім цього, в залежності від моделі до перетворювача вологості і температури можна додатково підключити один або два зовнішніх аналогових термоперетворювача Pt1000 з кабельними виводами і роз’ємами.

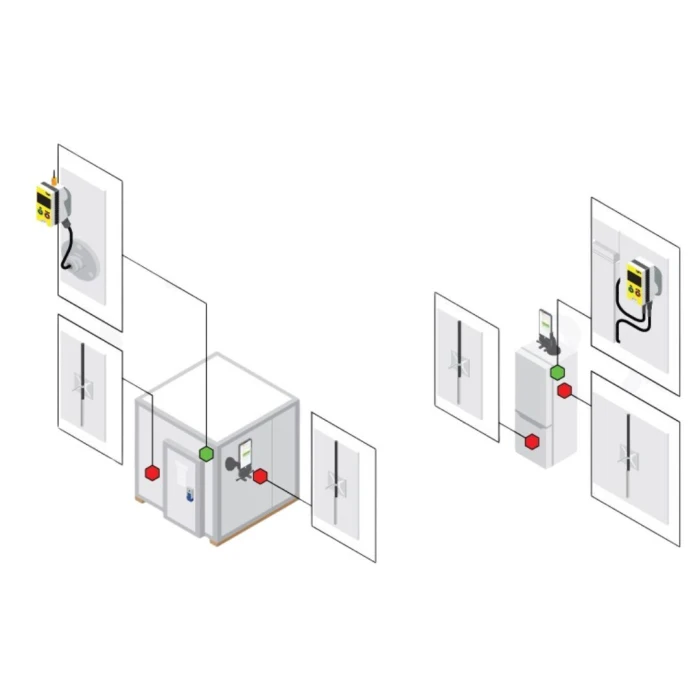

ОСОБЛИВОСТІ РОЗМІЩЕННЯ ПЕРЕТВОРЮВАЧІВ В ХОЛОДИЛЬНИКАХ

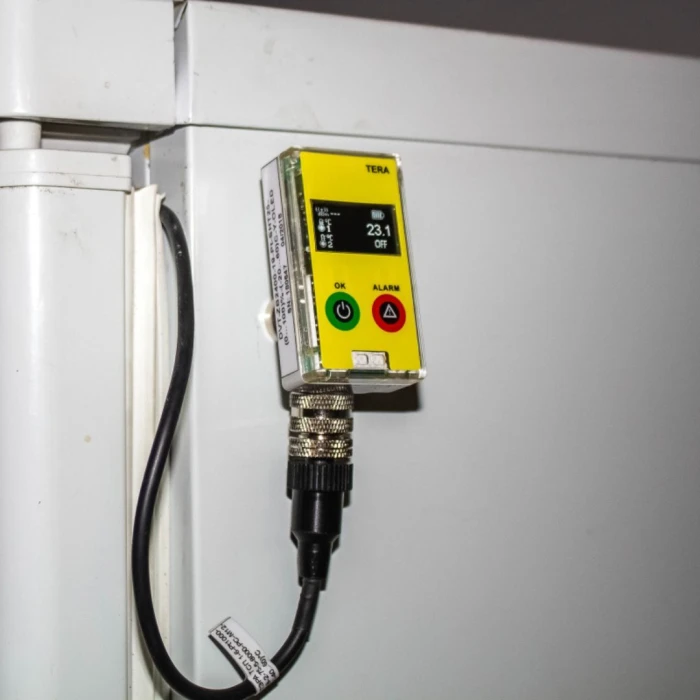

Для контролю температури повітря в холодильниках (морозильних камерах, холодильних ларях, кліматичних камерах) використовується одно- і двоканальні перетворювачі температури. Сам перетворювач розміщується на магнітному кріпленні на корпусі холодильника. Всередену камери холодильника заводиться один або два зовнішніх термоперетворювачів на кабелі. Кабель заводиться або через технологічний отвір в холодильнику (якщо таке мається), або через двері (постачається спеціальний термоперетворювач з перехідником на плоский кабель, щоб при зачинених дверях у місці заходу кабеля не утворювалась щілина). Якщо холодильник має дві камери з різними температурами, то використовується два зовнішніх термоперетворювачів, які підключаються до перетворювача через два роз’єма М5 (модель 2-15). Для холодильних камер свердлиться отвір у сендвіч-панелі, з двох сторін встановлюється фланці з гермовведеннями, через які всередину кімнати заводиться зовнішній термоперетворювач. Android-смартфон з координатором T-K-868 розміщується в тому ж приміщенні, де розміщенні холодильники (або холодильна кімната), і може працювати максимально з 12 перетворювачами, які вимірюють температуру холодильників.
ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ
Cold Chain Cloud – це хмарний SaaS-сервіс, який вирішує два основних завдання:
- Збір, моніторинг та зберігання в одному місці даних від великої кількості засобів вимірювальної техніки (логери, датчики, реєстратори тощо). Засоби вимірювальної техніки можуть взаємодіяти з Cold Chain Cloud за різними протоколами обміну даних і знаходитись в різних географічних точках;
- Надання авторизованого доступу користувачем до даних вимірювань через веб-інтерфейс та відображення цих даних в зручному для користувача вигляді.
Cold Chain Cloud – це платформо-незалежний сервіс. Користувач взаємодіє з Cold Chain Cloud через веб-браузер. При цьому користувачу не потрібно встановлювати на комп’ютер будь-яке додаткове програмне забезпечення.
